Подставки под барабан с тросом лидером
Данный вид подставок предназначен под барабан. Применяется в строительстве, при прокладке линий электропередач. А также для хранения и протяжки троса-лидера на стальных барабанах.
Трос -лидер может быть нейлоновым или стальным.
Тип барабанов – фиксированный или разъемный.
Диаметр стальных барабанов 950 мм, 1100 мм, 1400 мм и 1900 мм.
Образцы продукции

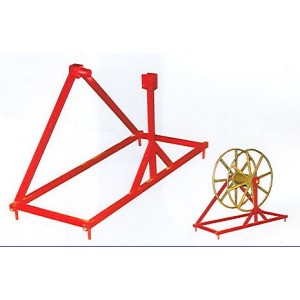

Подставка под барабан ЛСИ № 4
Конструктивно подставка под барабан является силовой сварной конструкцией. В основании расположены штыри, в количестве 4 штуки. Данный элемент необходим для закрепления на грунте. Подставка конструктивно состоит из прямоугольного рамного основания и боковых стоек. Первая стойка оборудована вилкой, на которой фиксируется барабан. Но второй стойке расположена ось.
Данная подставка устанавливается на барабан № 11 и применяется вместе с гидромотолебедкой ЛСИ-1.
Поставка обеспечивает бесперебойную размотку троса, лидер-троса, каната при протяжке вдоль трассы прокладки.
Технические характеристики
- Длина (мм)– 1100
- Высота (мм)- 581
- Масса (кг) – 8,5
Подставка под барабан ЛСИ № 14
Агрегат имеет обычную, для данного варианта оборудования конструкцию. Основные элементы: — подставка и боковые стойки. Для придания устойчивости основание дополнено штырями. Боковые стойки снабжены осью и втулкой, для фиксации барабана. В целом, это силовая сварная конструкция.
Данная модель совместима с кабельным барабаном № 22.
Назначение – вспомогательный механизм, необходимый для быстрой и качественной размотки провода.
Технические характеристики
- Длина (мм) — 1100
- Высота (мм) — 581
- Ширина (мм)- 445 мм
- Масса (кг) — 8.5 кг
Подставка под барабан ПБСИ для барабанов различных диаметров
Главной особенностью модели является возможность разобрать конструкцию на несколько частей. Это позволяет упростить транспортировку, та, как в разобранном виде легче перевозить из-за уменьшения габаритов.
Материалом для изготовления служит сталь. Изготавливается методом сварки. Для защиты от коррозии все детали покрыты краской. Цвет, может быть зеленым, серым или оранжевым
Произведена из стали, сваренной и окрашенный в серый/оранжевый/зеленый цвет.
Предусмотрены следующие размеры барабанов – 1100;1400;1900
Внимание. Данный вариант изготавливается только под заказ. Необходимо оформить индивидуальную заявку.
