Линии электропередач – обзор
Важный элемент электрической сети – линии электропередач. Задача линий заключается в возможности передачи электроэнергии на большие расстояния при помощи тока.
Нормативным документом, который устанавливает требования по работе с кабельными линиями, является ГОСТ Р 53316–2009 «Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания».
Выделяют два вида ЛЭП – Воздушный и Подземный. Каждый вид имеет свои преимущества и недостатки.
Воздушные линии
Воздушные линии располагаются высоко над землей. Воздух, в данном случае является естественным изолятором. Монтаж происходит на установленных высоковольтных столбах. Для закрепления применяется специальная арматура.
Опоры
Задача опоры заключается в поддержании проводов над землей. Состоят из фундамента, стоек и траверса. Изготавливаются из современных материалов, железобетона, металла и древесины хвойных пород.
Провода и грозозащитные тросы
Требования к проводам и грозозащитным тросам регулируются нормативными документами. Рекомендованы алюминиевые и сталеалюминевые провода. Использование медных проводов крайне ограничена. Марки алюминия и стали регламентированы для конкретных условий эксплуатации кабеля.
Для воздушных сетей низкого и среднего напряжения рекомендуется использовать СИП – самонесущие изолированные провода.

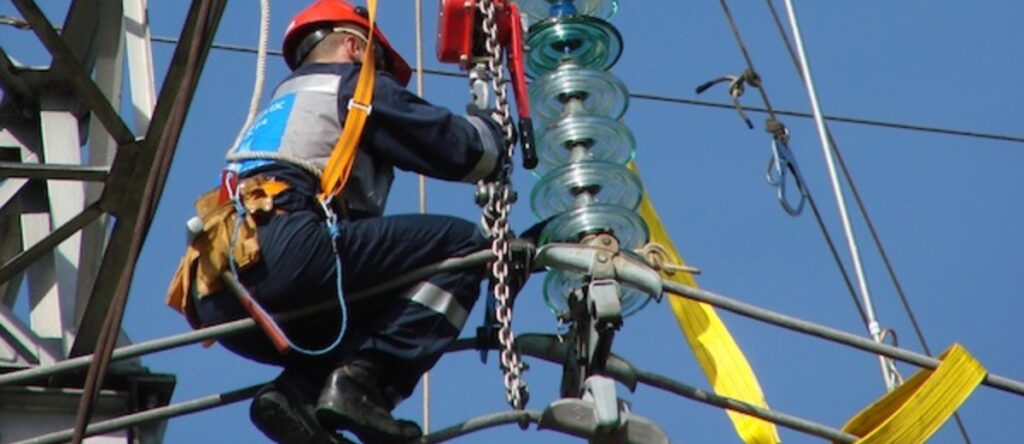

Линейная арматура и изоляторы
По-своему назначения данный линейная арматура подразделяется на натяжную, соединительную, защитную. Кроме того, есть так же сцепная и поддерживающая арматура.
Роль изоляторов заключается в защите находящихся под напряжением проводов от конструктивных частей опоры. Материалом для их изготовления служит фарфор, стекло, полимерные материалы. Основным требованием является прочность и стойкость к негативным последствиям воздействия внешней среды.
Отмечаются следующие преимущества ВЛ:
Экономичный вариант, так как требует меньших затрат на работы по монтажу.
Легче проводить ремонт, так как легче проводить визуальный осмотр.
Выделяют следующие недостатки ВЛ:
Наличие полосы отчуждения. Нельзя использовать пространство рядом с ЛЭП для постройки сооружение и высадки деревьев.
Повышенный риск аварий при неблагоприятных погодных условиях. Возможность повреждения от ударов молнией или падением деревьев.
Непривлекательный внешний вид
Для монтажа воздушных линий необходимы: — опоры металлические или железобетонные, тросы, кабели, провода, изоляционные материалы, вспомогательное оборудование.
По опорам проводят не только электрические линии, но и высокочастотные каналы связи. В данном случае используется оптоволоконный кабель.
Монтаж ВЛ электропередач методом «под тяжением»
Для проведения работ требуется специальное оборудование. Это натяжные машины, тормозные машины и реверсивные.
Кабель, во время проводимых работ находится над землей. Для машин необходимо создавать специальные площадки. Рекомендованное расстояние между ними составляет от 6 до 12 км.
Данный вид монтажа имеет следующие преимущества: — исключается зависимость от инфраструктуры и окружающей среды. Метод экономичный. Вырастает скорость выполнения работ. Исключается повреждение кабеля.
Подземные линии
Прокладываются в траншеях, канализациях, трубах, тоннелях.

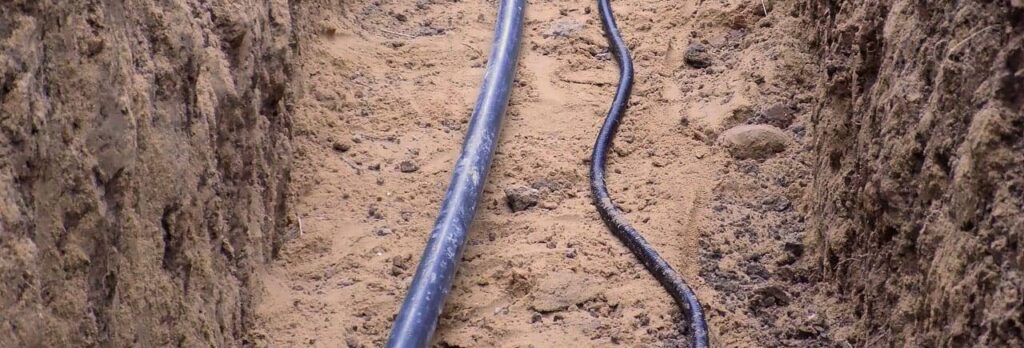

Данный вид монтажа предусматривает следующие операции – выкапывание траншеи, организацию колодцев, прокладку кабельных труб.
Преимуществом являются
Допустимые токи, передаваемые кабелями выше воздушных.
При использовании полимерных труб увеличивается срок эксплуатации. Уменьшается риск аварийных ситуаций.
Недостатки
Требует больший объем затрат, связанных с необходимостью проводить земляные работы.
Монтаж кабеля в траншеях, на сегодняшний день самый распространенный.
Есть определенные правила и требования, по которым проводятся соответствующие работы.
Рекомендованная глубина траншеи 70-80 см. Количество кабелей не должно быть больше семи, при напряжении до 10 кВ (киловольт) и двух силовых кабелей, если напряжение до 35 кВ (киловольт). Ширина траншеи варьируется от количества кабелей и может составлять 20 или 30 см.
Крое траншей используются способы прокладки в туннелях, галереях, кабельных каналах и эстакадах.
