Гидравлические натяжные машины
Основной задачей гидравлической натяжной машины является прокладка одного или нескольких проводов «под тяжением». Это современный инновационный метод, позволяющий монтировать линии электропередач сразу на установленные опоры.Для монтажа используют различные виду кабеля, например ОКСН — самонесущие, диэлектрические, то есть без металла. Возможно использование кабеля ОКГТ – оптический кабель, который встраивается в грозотрос.
Монтаж производится при помощи натяжной гидравлической машины без опускания на землю.
При использовании технологии монтажа «под тяжением» получают следующие преимущества:
- Безопасное выполнение работ;
- Защита окружающей среды;
- Отсутствие деформации провода.
- Экономия производственных расходов.
Данный тип оборудования создан для прокладки кабеля механизированным способом. Задача состоит в обеспечении непрерывности и плавности монтажа. Изменение скорости становится бесступенчатое.
Монтаж осуществляется при помощи тягового кабестана, механизма, создающего тягу. Крутящий момент возникает при помощи гидравлических моторов. Провод протягивается без повреждений, даже после застревания и других нештатных ситуаций.
Для обеспечения мобильности, при перемещении, машина установлена на грузовое шасси. Лебедка оснащена зацепными элементами. Машину можно перевозить на дополнительном грузовом транспорте.
Гидравлические натяжные машины имеют разную комплектацию. Подобрать нужную модель помогут наши специалисты.
Каталог продукции
Натяжная машина, лебедка тяговым усилием 45 кН
Предназначена для тяжения одного троса. Гидравлическая система управляется, при помощи панели. Установлена жесткая рама для буксировки или подъема, снабжена системой охлаждения гидравлического масла. Намотчик и укладчик лидер-троса-автоматический. Тормоз гидравлический на автоматике.
Технические характеристики:
- Сила тяжения при максимальной скорости: 17 кН
- Максимальный и применяемый диаметр лидер-троса: 16 мм
- Максимальная сила тяжения: 45 кН
- Скорость при максимальной силе тяжения: 2 км/ч
- Дизельный двигатель: 50 кВт
- Барабаны 1100/1400 мм (стальные)
- Напряжение 12V
- Масса 2050 кг
Натяжная машина, с тяговым усилием 25 кН
Оборудование для тяжения одного троса. Гидравлическая система и двигатель регулируются при помощи панели. Гидравлическое масло охлаждается при помощи соответствующей системы. Лидер трос автоматически наматывается на барабан, при помощи встроенного намотчика. Старт-пуск осуществляется в обе стороны. Происходит плавно. Установлена водяная система охлаждения двигателя. Шасси одноосное.
Технические характеристики:
- Сила тяжения при максимальной скорости: 10 кН
- Максимальный и применяемый диаметр лидер-троса: 10 мм
- Максимальная сила тяжения: 25 кН
- Скорость при максимальной силе тяжения: 1,4 км/ч
- Бензиновый двигатель: 25 кВт (34 л.с.)
- Барабаны 1100/1400 мм (стальные)
- Напряжение 12V
- Масса 750 кг
Натяжная машина с тяговым усилием 70 кН
Модель предназначена для тяжения одного троса. Панельный способ управления двигателем и гидравлической системой. На приборной панели расположены динамометр, манометр, рычаги и кнопки для управления. В наличии тахометр и счетчик моточасов. В систему охлаждения масла входит бак и теплообменник. Шасси двухосное. Гидравлический тормоз работает автоматически.
Технические характеристики:
- Сила тяжения при максимальной скорости: 32 кН
- Максимальный и применяемый диаметр лидер-троса: 16 мм
- Максимальная сила тяжения: 70 кН
- Скорость при максимальной силе тяжения: 1,8 км/ч
- Дизельный двигатель: 70 кВт
- Барабаны 1100/1400 мм (стальные)
- Напряжение 12V
- Масса 2500 кг.

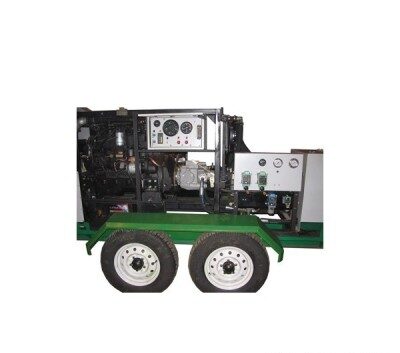

Натяжная машина, с тяговым усилием 100 кН
Машина предназначена для монтажа и тяжения одного троса. Подача провода осуществляется за счет гидравлического кабестанового привода. Рассчитан на 2 барабана, которые изготовлены из стали специальной термообработки. Предусмотрены углубления для лидера троса. Трос наматывается автоматически. Управлять двигателем помогает панель, на которой расположены рычаги и контрольные лампы. В наличии динамометры, манометры и счетчики. Двигатель охлаждается, при помощи системы, состоящей из бака и теплообменника. Для подъема и буксировки предусмотрена жесткая рама.
Технические характеристики:
- Сила тяжения при максимальной скорости: 40 кН
- Максимальный и применяемый диаметр лидер-троса: 18 мм
- Максимальная сила тяжения: 100 кН
- Скорость при максимальной силе тяжения: 2,2 км/ч
- Дизельный двигатель: 120 кВт
- Барабаны 1100/1400 мм (стальные)
- Напряжение 12V
- Масса 3600 кг

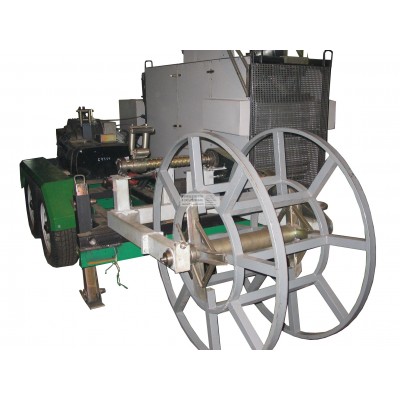

Натяжная машина, с тяговым усилием 160 кН
Машина гидравлическая, тяговая. Рассчитана на непрерывную протяжку одного троса. Снабжена устройством для обогрева, что позволяет эксплуатировать агрегат при низких температурах. Старт-пуск происходит равномерно и плавно. Управляется при помощи панели, снабженное различными регулировками и рычагами. Присутствует счетчик метров. Охлаждение двигателя происходит за счет воды. Укладка и намотка лидер троса происходит автоматически. Передвигается за счет двухосного грузового шасси. Для буксировки установлена отдельная жесткая рама.
Технические характеристики:
- Сила тяжения при максимальной скорости: 80 кН
- Максимальный и применяемый диаметр лидер-троса: 24 мм
- Максимальная сила тяжения: 160 кН
- Скорость при максимальной силе тяжения: 2,6 км/ч
- Дизельный двигатель: 240 кВт
- Напряжение: 24V
- Масса: 5600 кг
