Технологические рекомендации наших специалистов

Специалистами ООО «1001 Элемент» являются не только те, кто работает на производстве, но и те, кто имеет опыт, связанный участием в монтажных работах по прокладке, ремонту, замены кабеля. Участвуют в испытательных работах и работах по усовершенствованию имеющихся образцов.
По результатам деятельности вырабатываются рекомендации.

Раскатка кабеля ОКГТ и ОКСН

Монтаж оптоволоконных кабельных линий с использованием оптического кабеля в грозозащитном тросе и оптического самонесущего диэлектрического кабеля происходит на установленных линиях электропередач. Воздушная линия, во время работы должна быть отключена. Исключением являются случаи, когда кабель крепиться к отдельной траверсе, в нижней части опоры. В таком случае электроэнергию не отключают.
Муфты для оптического кабеля устанавливаются как на отключенной линии, так и без отключения.
Раскатка производится под тяжением. Применяется специальное оборудование.

• Тяговая и тормозная машина;
• Ручные лебедки;
• Ролики и другие дополнительные механизмы;
• Крюки;

Работы проводятся при строгом соблюдении правил безопасности. Операторы раскаточных машин и наблюдающий персонал должны иметь рацию. Если связь нарушается работы приостанавливаются.
Раскатка оптических кабелей ОКГТ и ОКСН по земле не допустима. Грунта, в исключительных случаях могут касаться только небольшие концевые отрезки кабеля. В этом случае обязательна укладка на поддон или соломенную подушку.
Раскаточные машины, такие как гидравлические натяжные машины разных серий, устанавливаются у граничных опор. Требования к опоре, следующие- она не должна превышать тройную высоту места подвеса кабеля до поверхности земли. Необходимо защитить кабель от трения по бокам кабельного барабана и другие элементы конструкции.
Оборудование требуется заземлить и закрепить на твердой поверхности.
Все этапы работы закрепляются в соответствующих документах.

• ПОС (Проект организации строительства)
• ППР (Проект производства работ)

Данные документы разрабатываются на основе реальных условий монтажа, по результатам обследования Воздушной Линии (ВЛ) с учетом конкретной Волоконно-оптической линии связи (ВОЛС-ВЛ).
Соблюдение закрепленных решений обязательно. Отход возможен только при согласовании и последующем утверждении в соответствующих предприятиях.
В приложении приводится состав бригады для осуществления монтажных работ ОКГТ и ОКСН. Рабочее место, состав бригады, технические данные все это строиться на основании технологических карт для монтажа ОК и реальных данных о месте прокладки.
Обязательно указывается перечень конкретных образцов техники, механизмов, приборов и других приспособлений.
Учитываются следующие показатели оптического кабеля: — чувствительность к изгибанию и сдавливающим нагрузкам.
Монтаж Оптического кабеля должны осуществлять организации имеющие соответствующие лицензии. Специалисты и рабочие, принимающие участие в монтаже, должны иметь необходимую квалификацию, снабжены приборами механизмами, и другим оборудованием.

«Правила строительства» указывают на основные параметры, которые регламентируют монтажные работы и обязательны к выполнению.

• Разница между стрелой провеса кабеля фактического и указанного в проектной документации не должна превышать 5 процентов.
• Расстояние, возникшее между виброгасителем и зажимом натяжным или поддерживающим на должно отклоняться от проектных показателей более чем на 10 мм.
• Важную роль играют показатели окружающей среда: температура, влажность воздуха и.. д. Полностью запрещаются ремонтные работы во время образования гололеда, при идущем снеге или дожде, а также при грозе и скорости ветра более 10м\с.

Перед началом основных работ проводятся подготовительные мероприятия. В первую очередь согласования с предприятиями, которые владеют или пересекают ВЛ, которой требуется ремонт или замена.
Исследуется техническое состояние элементов ВЛ. При осмотре повышенного внимания заслуживают

• При монтаже ОКГТ- грозозащитный трос, узлы крепления и соединений.
• При монтаже ОКСН- будущие места крепления на траверсах, детали опор.

Предварительно, перед началом работ, при наличии нескольких грозоторосов необходим временный перенос крепления тросов, затрудняющих движение устройство для навивки.
Устраняются все обнаруженные дефекты, обнаруженные во время обследования линии.
Не позже, чем за месяц до начала работ предоставляются проекты линейной части подвесок кабеля на воздушную линию, организацию работ, производство работ.

Следующий этап включает в себя установление опор. На которые будут установлены муфты. Происходит расчет длины кабеля.
Дальше рассчитывается длина кабеля на барабан с учетом всех сопутствующих данных: межопорные расстояния, стрела провеса, предусматривается технологический запас для монтажа соединительных муфт. Каждому барабану присваивается свой уникальный номер в соответствии с участком строительства. Данные заносятся на бирку и крепятся к барабану.
При переходах через дороги, реки и прочих объектов происходит согласование маршрута с собственниками и иными организациями, ответственными за данный пересекаемый объект. Все согласования документируются. Указывается точное время проводимых работ. Определяются ответственные лица. Проводятся мероприятия по обеспечению безопасности на участках, где производится ремонт или прокладывание ОК.
Обязательно, перед началом работ провести осмотр техники, с целью обнаружения и устранения неисправностей. Проинструктировать весь состав рабочих и специалистов об особенности прокладки на заданном участке.
Прежде чем начать монтаж необходимо сделать следующее;

• Установить опоры ВЛ;
• Убедиться в возможности беспрепятственного доступа, в том числе при помощи машин к местам предстоящей работы;
• Проверить возможность подъема на место монтажа;

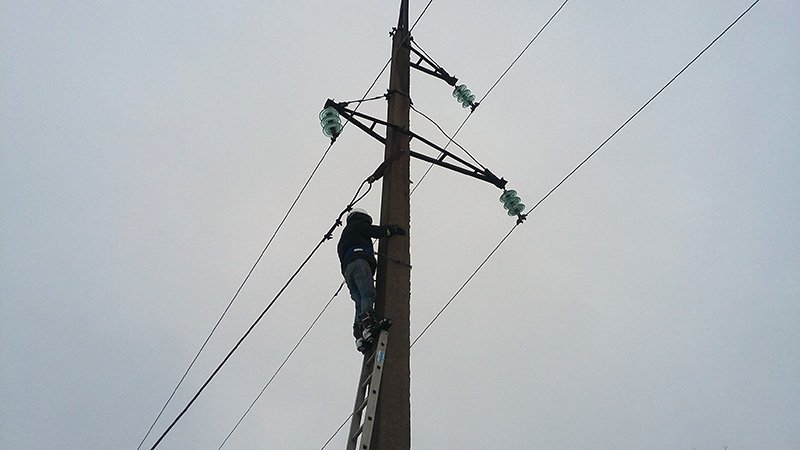

• Смонтировать узлы крепления для подвески кабеля ОКСН;

Напоминаем, что контроль за состоянием кабеля и линейной арматуры должен проводиться постоянно, особенно перед началом работ.
Во время раскатки оптоволоконного кабеля на участке обязаны присутствовать наблюдатели, оснащенные биноклями и рацией. Они должны следить за правильностью прохождения лидер -троса и кабеля по роликам. И останавливать процесс, если возникает торможение и затор.
Важно, чтобы во время остановки в работе на было провисания кабеля и сползания в пролет.
Перекладка оптоволоконного кабеля из ролика в монтажную арматуру проводится в течении 48 часов, но не позднее указанного срока. Если в проекте предусмотрено установление гасителей вибрации, этот процесс может происходить одновременно с перекладкой.

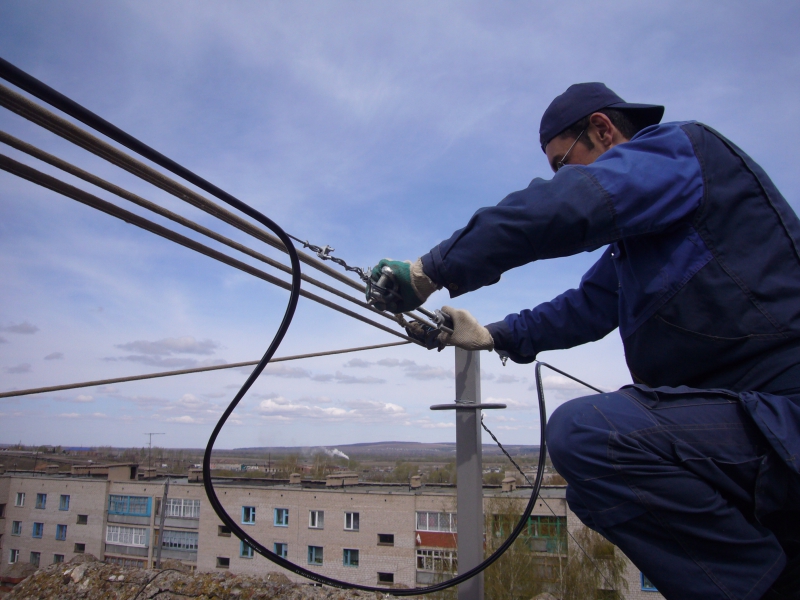

     ВОЛС и ее монтаж

ВОЛС — Волоконно- оптические линия связи система передачи информации, при помощи оптического волокна.
Применяется в различных отраслях, таких как машиностроение, энергетика и др.
По сравнению с традиционными кабельными системами данный вид отличается стойкостью к электромагнитному воздействию, электробезопасность, возможность использования в любой среде, небольшой вес, длительный срок эксплуатации.
Для монтажа линии необходимо использовать современное оборудование. Соединение оптического кабеля осуществляется при помощи сварочного аппарата, имеющего внутри микропроцессор. Процесс происходит автоматически путем нагревания кончиков волокон до состояния плавки и последующего соединения. Еще один способ-механическим путем при помощи сплайс-пластин.
Для прокладки оптоволокна первоначально следует провести предварительную работу.

• Составить проект
• Установить опоры
• Подготовить место для монтажа
• Закрепить ролики
• Проверить кабельные каналы.

Заранее необходимо подобрать оборудование и приобрести материалы: лебедки, домкраты, кабельные чулки, ОКСН.
После подготовки трассы можно начинать монтаж. Важно учитывать максимально допустимые показатели растяжения или сжатия кабеля, придерживаться всех радиусов изгибов и остальные нормы.
В завершении провидится тестирование и после этого оптическая система вводится в эксплуатацию.
