Изоляторы для контактной сети (КС) и воздушных линий (ВЛ)
Для обеспечения качественной эксплуатации контактной сети или воздушных линий электропередач необходимо наличие изоляторов. Повреждение данной детали приводит к серьезным последствиям. Снятие напряжения, при поломке изолятора чревато нарушением графика движения поездов.
Тарельчатые и Стержневые (классификация по конструкции)
Подвесные, Штыревые, Линейные опорные (классификация по назначению)
Шапка тарельчатого изолятора изготавливается из ковкого чугуна. При помощи стекла или фарфора создается изолирующая часть, внутри которой расположен металлический стержень с серьгой или пестиком. Для соединения изолирующей части со стержнем и шапкой используется специальное вяжущее вещество портландцемент.
Стержневой изолятор имеет корпус цилиндрической формы, изготовленный из фарфора. Для крепления на траверсе имеется фасонная гайка, прикрепленная в нижней части при помощи цемента. В верхней части расположена шапка.
- Штыревые изоляторы могут устанавливаться на защищенных и неизолированных проводах. Крепятся при помощи металлического штыря.

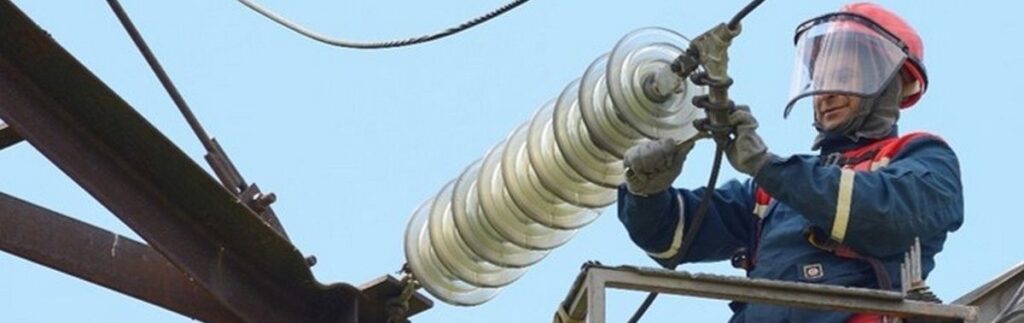

- Подвесные изоляторы предназначены для крепления методом подвеса на проводах среднего и крупного сечения. Тарельчатые изоляторы подвесного типа собираются в гирлянду. Количество изоляторов в гирлянде зависит от рабочего напряжения линии.
- Линейные опорные изоляторы крепятся при помощи болта. Применяются на изолированных проводах и без изоляции.
Для изготовления изоляторов применяются различные материалы: полимеры, фарфор, стекло.
- Полимерные изоляторы легкие, но не долговечные. Не выдерживают действие ультрафиолетовых лучей.
- Фарфоровые изоляторы теплостойкие, имеют высокую диэлектрическую прочность.
- Стеклянные изоляторы из электроизоляционного стекла обладают высоким электросопротивлением, прочные. Хорошо выдерживают механические повреждения. Обладают малыми значениями диэлектрических потерь.
Предприятия, получающие изоляторы должны проводить дополнительную проверку, чтобы обеспечить безопасность при эксплуатации воздушных линий и контактных сетей.
Входной контроль состоит из следующих стадий.
- Наличие сопроводительной документации, то есть технических паспортов, сертификатов качества, накладных. Проверка соответствия количества продукции заявленной и прибывшей.
- Проведение визуального осмотра. Отмечают наличие или отсутствие сколов, царапин и прочих дефектов.
Изоляторы из фарфора считаются бракованными, если повреждена глазурь, видны трещины или царапины, есть ожоги в форме дуги или на фарфоре видны пузыри.
Изоляторы стеклянные не должны иметь сколы, неровности в виде морщин и складок, пузыри газа. Недопустимо наличие посторонних включений и оплавления.
Полимерные покрытия будут бракованными, если видны следы механических повреждений, в виде проколов, надрезов, кратеров.
Правила безопасности при перевозке, монтировании и эксплуатации изоляторов.
Важным моментом являются правила хранения изоляторов. Помещение, не должно отапливаться. Площадка должна быть ровной. Местом хранения может быть навес. Изоляторы хранятся в транспортной таре.
Необходимо избегать падений и ударов всех типов изоляторов, чтобы избежать возникновения механических повреждений.
Запрещено приваривать к изоляторам элементы в походных условиях. Данная операция может производиться на заводе или в специально подготовленных условиях.
При монтаже и в определенной местности необходимо учитывать уровень загрязнения региона. Степень Загрязнения Атмосферы определяется на основании специальных таблиц.
Размещение изоляторов по сети также рассчитывается по таблицам. Учитывается расстояние от заземлителей опор до изолирующих элементов.
При установке изолятора необходимо учитывать коэффициент запаса их механической прочности.
При высоком суммарном показателе натяжения проводов допускается установка повышенных классов изоляторов. Кроме того, можно установить две гирлянды изоляторов, параллельно состыкованных друг с другом.
Нельзя устанавливать стержневые фарфоровые изоляторы по поперечным несущим тросам, по продольным несущим тросам, по неработающим ветвям КП.
При размещении КС в зоне, где присутствуют сильные ветровые нагрузки, для линий с переменным током применяются гирлянды грязеустойчивых изоляторов специального типа.
В зависимости от места расположения и конфигурации сети применяются разные типы изоляторов. На трассах с приводом обратного тока и проводами, которые экранируют встроенные и многопроводные системы практикуют инсталляцию тарельчатых фарфоровых или стеклянных изоляторов.
В районах, с высоким показателем СЗА, особенно при наличии соединений фтора, требуется отказаться от изоляторов, сделанных из стекла. Эти ограничения касаются и регионов с загрязнениями, которые возникают в связи с деятельностью предприятий черной металлургии и цементные производства.
На металлических опорах и опорах, изготовленных их ЖБИ, используются изоляторы опорно-штыревого типа. При этом поддерживаемое напряжение различается еще от материала, из которого изготовлены кронштейны. Изоляторы, закрепленные на металлических кронштейнах, поддерживают большее напряжение, по сравнению с деревянными траверсами.
